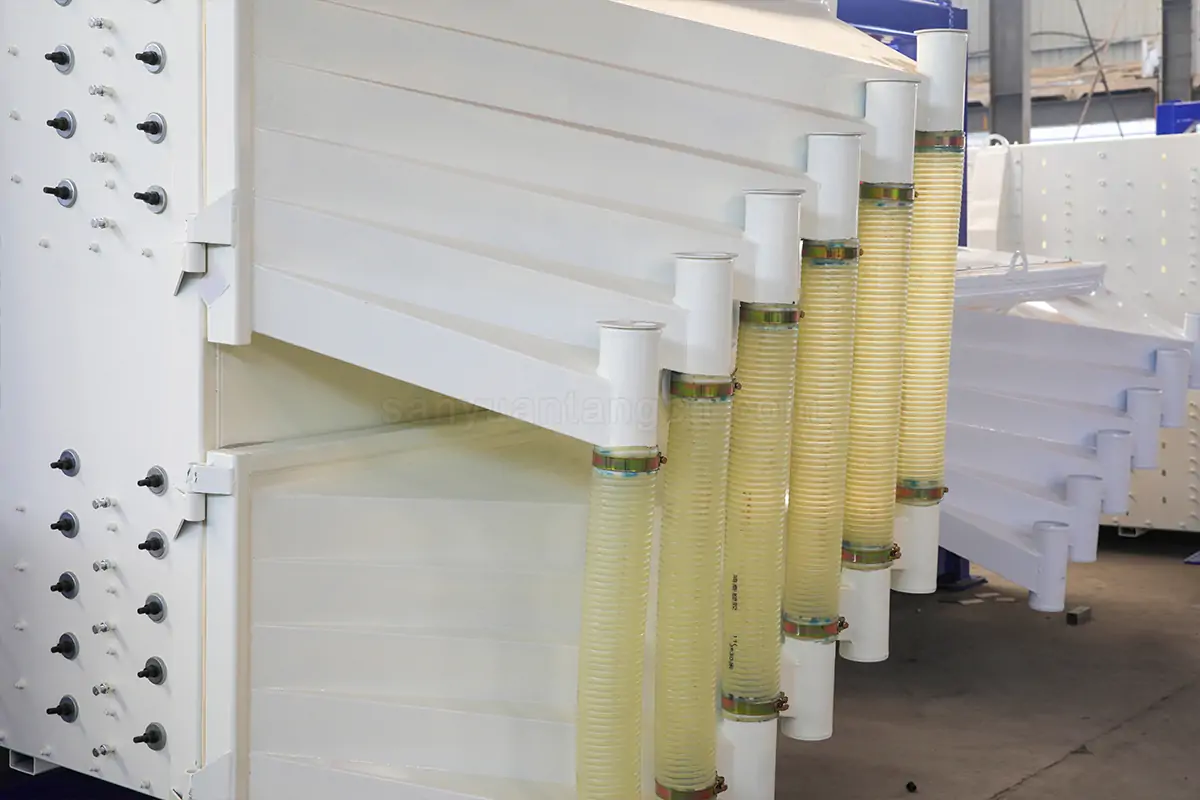

回转筛，也称为 旋回筛 旋回筛又称回转筛，主要用于砂类物料的分级或筛分，具有筛分精度高，产量大的特点。旋回筛广泛应用于化工、冶金、陶粒、有色金属、有色金属、粮食、食品、磨料、矿山等行业的物料精密筛分、分级工艺。
- 型号：FYBS-1536,FYBS-2040
- 材质：碳钢
- 目数：2-200目
- 层数：1-10层
- 电机功率：5.5kW/7.5kW
- 产能：100kg – 25吨/小时
- 定制：可接受
价格：$14800.0 – 23400.0 / 套
工作原理
之后 矩形回转筛 开动筛机，筛机摇动体即筛箱在惯性力作用下，做往复运动，筛箱带动筛面做周期性的摇动，使筛面上的物料随筛箱一起做定向跳跃运动。
在此期间，小于 筛孔尺寸 通过筛孔落到下层，成为筛下物料，大于筛孔尺寸的物料经不断的翻滚、跳跃运动后由排料口排出，从而完成筛分工作。
视频
结构
方形回转筛是一种悬挂式振动筛，主要由进料口、筛箱、驱动装置、筛框、支撑架、减振装置、出料口等组成。以下为回转筛示意图：
- 供料系统：创新设计，采用独立布料板，优化布料均匀度；轻量化后门增强前端摆动效率，促进物料在筛面快速均匀铺展。
- 筛分箱：一体式筛网框，配备双层筛网，采用弹簧夹紧固筛网边缘，确保筛分精度；内置弹跳球，增强物料弹跳，防止堵塞，提高筛分效率。
- 动力驱动装置：采用电动机驱动，配合精密锥套及锁紧机构，稳定传动轴位置，实现高效、稳定的动力输出。
- 灵活的连接系统：采用万向轴连接筛箱，有效缓冲摆动过程中的冲击力，保证筛机运行平稳，延长筛机使用寿命。
- 灵活的排料设计：根据物料特性定制排料口，通过调整角度、扩大管径等措施，优化流量控制，减少堵塞，加速物料的顺畅排料。
信息
应用领域
回转筛主要用于石英砂、硅砂、机制砂、压裂砂、片砂、玻璃砂、陶瓷砂、河砂、烘干砂、珍珠砂、云母粉、石榴石、碳素、增碳剂、碳酸钙粉（石灰石）、石油焦、煅烧焦、工业盐、聚丙烯、干矿粉、滑石粉、肥料等物料的筛分。
硅砂
石油压裂支撑剂- 陶瓷砂
珍珠岩
金属硅粉
工业盐
软木粉- 碳酸钙
苏打粉
规格
| 型号 | 屏幕尺寸 | 放映区 | 屏幕倾斜度 | 层 | 电力 | 转弯数量 | 案例旅行 |
|---|---|---|---|---|---|---|---|
| FYBS1536 | 1.5 * 3.5 m | 4.5-9米2 | 5-8 | 1-10 | 5.5 | 180-260 | 25-60 mm |
| FYBS2040 | 2.0 * 4.0 m | 8-9米2 | 5-8 | 1-10 | 7.5 | 180-260 | 25-60 mm |
回转筛的类型
根据振源设置方式，回转筛可分为中振式、下振式、双振源式、单振源式等不同类型，选择时需综合考虑具体的筛分要求、物料特性、生产环境等因素。
不同的振动模式
中振方形回转筛
特色： 中振方形回转筛的振源通常位于筛网的中部或靠近中心位置，这样的设计可使振动力更加均匀地传递到筛面各部分，有助于提高筛分效率和筛面利用率。
应用： 适用于精细化工、食品等行业对筛选效率、均匀性要求较高的场合。
低振动方形回转筛
特色： 下振式方形回转筛的振源位于筛网底部或下方，这样的设计可以减少振动对筛机上部结构的影响，使筛机运行更加平稳。同时由于振源位于底部，可以更好地利用筛面整体面积进行筛分。
应用： 适用于矿山、冶金等行业对筛分稳定性要求较高的场合或筛分物料较重的场合。
振动源的不同设置
双振动源方形回转筛：
特色： 双振源方形回转筛是在筛体不同部位设置两个或两个以上的激振器，通过改变筛机的运动轨迹，使物料在筛网上处于相对较短的停留状态，从而提高筛分能力和筛分精度。该类型筛机通常筛分效率较高，清网效果较好。
应用： 广泛应用于化工、食品、冶金等行业对筛分精度要求高、产量要求大的场合，特别是物料粒度差别较大或需进行多级筛分时，双振源方形摆动筛表现优异。
单振动源方形回转筛：
特色： 单振源 旋回振动筛 只设置一个振动源，由振动源产生的激振力带动筛体摆动，该类筛机结构简单，维护方便，但筛分效率和精度可能比双振动源筛机略逊一筹。
应用： 适用于筛分要求不是特别高或者物料粒度分布比较均匀的场合，在一些小型生产线或者实验室中，单振源方形摆动筛也被广泛使用。
新技术
大面积静电喷塑工艺，使设备更加美观、耐磨、防锈。
寿命更长
实现柔性筛分，加速度比普通振动筛降低4-5倍，增加使用寿命，从而降低维护成本。
操作简便
换网更加便捷，操作简单，运行流畅。
环保
全封闭结构，粉尘不飞扬，筛机振动小、噪音低（小于75分贝），符合环保要求。
客户现场
我们凭借丰富的项目经验和过硬的技术实力，成功为多家客户定制了方形旋回筛生产线，不仅显著提高了筛分效率和产品质量，还为客户带来了显著的经济效益。以下是客户现场反馈图片：
常见问题
答：最好在100度以内。
答：我们使用特别定制的无油免维护轴承。
答：（1）内部有特殊结构设计的筛网固定勾板，压条上有橡胶密封条，使筛网与压条紧密连接，在保护筛网的同时，防止物料泄露。 （2）在进出料口的门上，我们配有耐高温海绵，关门后与筛网前后端密封条紧密连接，无任何缝隙，有效防止混料和物料泄露。 （3）球托板网框上贴有橡胶密封条，避免筛网与球托板之间发生摩擦，延长筛网寿命，有助于防止混料。
答：（1）紧凑型回转筛，设备可直接装入标准集装箱。 （2）带吊架的摆动筛，我们会将框架、电机和设备箱拆开，然后直接装入集装箱。到达客户工厂后，我们会进行组装。由于拆开的零件容易识别，组装也简单。您也可以参考说明书中的图纸。如有需要，您也可以联系我们的销售人员进行指导。
答：方形回转筛采用流水线作业，标准配件均有现货，收到定金后一般7个工作日内可完成生产，具体交货时间视订单数量而定。
