เครื่องสั่นอัลตราโซนิก

• หลักการทำงาน
• แผ่นกระดาษ

หลักการทำงาน

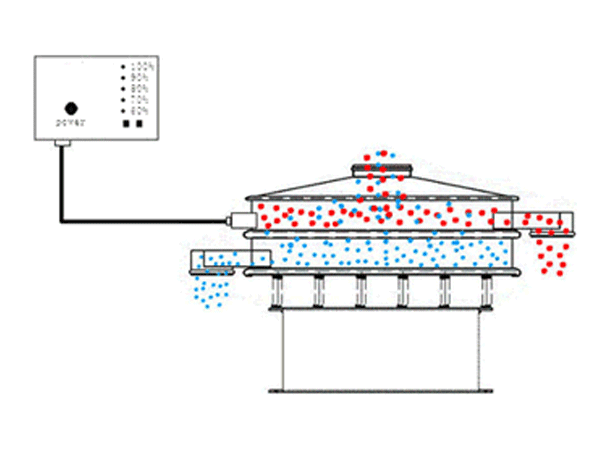

ตะแกรงสั่นอัลตราโซนิกมีพื้นฐานมาจากตะแกรงสั่นทรงกลม ทั่วไป โดยติดตั้งหัวแปลงสัญญาณอัลตราโซนิกความถี่สูงแอมพลิจูดต่ำ (หัวสั่น) หัวแปลงสัญญาณจะแปลงกระแสไฟฟ้าความถี่สูงที่สร้างขึ้นโดยกล่องควบคุมไฟฟ้าอัลตราโซนิก 220 โวลต์ AC ให้เป็นคลื่นไซน์ความถี่สูง คลื่นการสั่นเหล่านี้จะถูกส่งไปยังตัวเรโซเนเตอร์ ทำให้ตัวเรโซเนเตอร์เกิดการสั่นพ้อง จากนั้นตัวเรโซเนเตอร์จะส่งการสั่นสะเทือนไปยังพื้นผิวตะแกรงอย่างสม่ำเสมอ

วัสดุบนหน้าจอจะผ่านการสั่นสะเทือนสามมิติความถี่ต่ำและทับซ้อนกับการสั่นสะเทือนแบบอัลตราโซนิก ซึ่งไม่เพียงแต่ป้องกันไม่ให้ตาข่ายถูกปิดกั้นเท่านั้น แต่ยังปรับปรุงผลลัพธ์และความแม่นยำในการคัดกรองอีกด้วย ซึ่งช่วยแก้ปัญหาการคัดกรอง เช่น การดูดซับที่แข็งแกร่ง การเกาะกลุ่มที่ง่าย ไฟฟ้าสถิตย์สูง ความละเอียดสูง ความหนาแน่นสูง และความถ่วงจำเพาะของแสง

ปรับแต่งตามความต้องการของคุณ

เครื่องร่อนแบบสั่นอัลตราโซนิกมีให้เลือกหลายรุ่น และเราสามารถปรับแต่งได้ตามความต้องการเฉพาะของคุณ เช่น ขนาด จำนวนชั้น ตะแกรง ทางออกและทางเข้า รวมถึงประเภทประตู ประเภทล้อเคลื่อนที่ ประเภทยกสูง สูตรแบบกันอากาศเข้า ฯลฯ รับรองว่าลูกค้าจะพบเครื่องจักรที่เหมาะสมกับความต้องการเฉพาะของตนได้

•

  สแตนเลสทั้งหมด

•

  สแตนเลสทั้งหมด

•

  รูปแบบมาตรฐาน

•

  เพิ่มเครื่องขูด

•

  เพิ่มเครื่องขูด

•

  ชุดควบคุมอัลตราโซนิกพร้อมขายึด

•

  จอภาพ

•

  รูปแบบมินิ

ข้อบ่งชี้จำเพาะ

โครงสร้างตะแกรงสั่นแบบอัลตราโซนิค

เครื่องกรองแบบสั่นอัลตราโซนิกประกอบด้วยเครื่องแปลงสัญญาณอัลตราโซนิก กริด แหล่งจ่ายไฟ วงแหวนเรโซแนนซ์ หน้าจอ กรอบหน้าจอ มอเตอร์สั่น สปริงหน่วง ฐาน และส่วนประกอบอื่นๆ เราสามารถปรับแต่งระบบอัลตราโซนิกและกริดอัลตราโซนิกประเภทต่างๆ ได้ตามความต้องการของลูกค้า

สามารถใช้ได้ทั้งแบบชั้นเดียวหรือหลายชั้น ชุดเครื่องกำเนิดอัลตราโซนิกอัจฉริยะใช้ตัวแปลงสัญญาณสามตัวในเวลาเดียวกัน นอกจากนี้ยังสามารถติดตั้งกับตะแกรงสั่นใหม่หรือที่มีอยู่เพื่อให้ผสานเข้ากับสายการผลิตของคุณได้ง่าย

เว็บไซต์ลูกค้า

ความแตกต่างระหว่างเครื่องสั่นแบบอัลตราโซนิคกับเครื่องสั่นแบบหมุนธรรมดา

เครื่องสั่นตะแกรงหมุน

ตะแกรงสั่นแบบหมุนทั่วไปเหมาะสำหรับการคัดกรองและกรองสิ่งเจือปนของผงแห้งที่มีขนาดอนุภาคไม่เกิน 200 เมช หรือสารละลายผงที่มีขนาดอนุภาคไม่เกิน 600 เมช โดยทั่วไปความแม่นยำในการคัดกรองจะอยู่ที่ประมาณ 60%-70%

หน้าจอสั่นสะเทือนอัลตราโซนิก

เครื่องกรองแบบสั่นอัลตราโซนิกส่วนใหญ่ใช้สำหรับการคัดกรองวัสดุที่เป็นผงแห้งที่มีขนาดตั้งแต่ 300 ถึง 600 เมช เครื่องนี้สามารถแก้ปัญหาไฟฟ้าสถิตย์ การดูดซับและการจับตัวเป็นก้อนง่าย ความถ่วงจำเพาะของแสง และวัสดุเหนียวที่คัดกรองได้ยากได้อย่างมีประสิทธิภาพ ความแม่นยำในการคัดกรองสามารถสูงถึง 95% เอาต์พุตการคัดกรองของเครื่องกรองแบบสั่นอัลตราโซนิกนั้นสูงกว่าเครื่องกรองแบบสั่นหมุนทั่วไปถึง 5-10 เท่า

ผลการทดสอบ

วิธีการประเมินประสิทธิภาพการคัดกรองสำหรับผงของคุณ

เมื่อใช้ผลการทดลองเพื่อเลือกการกำหนดค่า ให้เปรียบเทียบวัสดุและข้อกำหนดของผลิตภัณฑ์ที่เหมือนกัน บันทึกความแตกต่างใด ๆ ในขนาดรูพรุน โครงสร้างลวด พื้นที่หน้าจอที่มีประสิทธิภาพ และสภาวะการป้อน

ขั้นตอนที่ 1.ใช้ตัวอย่างวัสดุที่เป็นตัวแทน และบันทึกสภาพความชื้นและการกระจายขนาดอนุภาคของวัสดุนั้น

ขั้นตอนที่ 2.ระบุชุดประกอบตะแกรงและระบบทำความสะอาดในแต่ละดาดฟ้า รวมถึงดาดฟ้าใดบ้างที่ใช้ระบบอัลตราซาวนด์

ขั้นตอนที่ 3.ดำเนินการทดลองนานพอที่จะสังเกตการเปลี่ยนแปลงของปริมาณตะกอนและผลผลิต แทนที่จะรายงานเฉพาะอัตราการป้อนเริ่มต้นเท่านั้น

ขั้นตอนที่ 4.รวบรวมและชั่งน้ำหนักผลผลิตแต่ละรายการ จากนั้นตรวจสอบคุณภาพของผลิตภัณฑ์ที่ยอมรับได้ และปริมาณผงที่มีประโยชน์ที่สูญเสียไปกับผลิตภัณฑ์ที่ไม่ผ่านเกณฑ์

ขั้นตอนที่ 5บันทึกช่วงเวลาการทำความสะอาด สภาพของตะแกรง และการตั้งค่าทั้งหมด พร้อมกับผลลัพธ์ที่ยอมรับได้

หากการทดสอบใช้ขนาดรูรับแสงหรือวัสดุที่แตกต่างกัน ตัวเลขปริมาณการไหลผ่านจะต้องได้รับการตีความแยกกัน ควรตกลงเงื่อนไขการทดลองและเกณฑ์การยอมรับสำหรับผงของคุณก่อนที่จะนำผลลัพธ์ไปใช้เป็นพื้นฐานในการสั่งซื้ออุปกรณ์

คำถามที่พบบ่อยเกี่ยวกับเครื่องคัดกรองแบบสั่นอัลตราโซนิก

การตรวจอัลตราซาวนด์จะแก้ปัญหาแสงจ้าจากหน้าจอได้ทุกอย่างหรือไม่

ไม่ ให้ตรวจสอบว่าสาเหตุเกิดจากการเกาะติด อนุภาคขนาดใกล้เคียงกัน ความชื้น ก้อนแข็ง หรือวัสดุในชั้นบดมากเกินไป การใช้คลื่นอัลตราโซนิคอาจช่วยได้สำหรับงานบดผงละเอียด ในขณะที่สาเหตุอื่นๆ อาจต้องมีการเปลี่ยนแปลงวัสดุ วิธีการป้อน หรือวิธีการแยก

ตะแกรงสั่นอัลตราโซนิกสามารถรองรับตะแกรงขนาดกี่ตารางเมตรได้บ้าง

ระบุขนาดรูพรุน โครงสร้างลวด และวัสดุที่ใช้จริง แทนที่จะพึ่งพาเพียงแค่จำนวนตาข่าย ประสิทธิภาพการใช้งานจริงขึ้นอยู่กับผงและรูปแบบการจัดวาง ตรวจสอบชุดตะแกรงที่มีจำหน่าย และทำการทดลองกับวัสดุเพื่อประเมินการแยกที่ต้องการ

การใช้คลื่นอัลตราโซนิคช่วยเพิ่มผลผลิตได้มากแค่ไหน

ไม่มีอัตราการเพิ่มขึ้นที่แน่นอนสำหรับผงทุกชนิด เปรียบเทียบผลผลิตและการฟื้นตัวที่ยอมรับได้ทั้งแบบมีและไม่มีความช่วยเหลือภายใต้สภาวะที่เทียบเคียงกันได้ รายงานขนาดรูรับแสง พื้นที่ตะแกรง อัตราการป้อน และเวลาในการทำงาน พร้อมกับตัวเลขการปรับปรุงใดๆ

ฉันสามารถเพิ่มเครื่องกำเนิดคลื่นอัลตราโซนิกลงในหน้าจอที่มีอยู่แล้วได้หรือไม่

หลังจากตรวจสอบความเข้ากันได้ของระบบทั้งหมดแล้วเท่านั้น เครื่องกำเนิดไฟฟ้า ตัวแปลงสัญญาณ ส่วนประกอบเรโซแนนซ์ และชุดประกอบตะแกรงต้องทำงานร่วมกันได้ ส่งแบบจำลองหน้าจอและรายละเอียดเฟรมก่อนเลือกส่วนประกอบสำหรับติดตั้งเพิ่มเติม

คลื่นอัลตราซาวนด์สามารถกำจัดไฟฟ้าสถิตได้หรือไม่

การเคลื่อนที่ด้วยคลื่นอัลตราโซนิกอาจช่วยให้อนุภาคผ่านได้ แต่ไม่ควรอธิบายว่าเป็นระบบควบคุมไฟฟ้าสถิต ควรตรวจสอบการต่อสายดิน คุณสมบัติของวัสดุ และข้อกำหนดเกี่ยวกับฝุ่นแยกต่างหากสำหรับการติดตั้งทั้งหมด

จอภาพแบบหลายชั้นทุกจอใช้คลื่นอัลตราซาวนด์หรือไม่

ไม่จำเป็นเสมอไป ชุดอุปกรณ์ที่จัดหาให้อาจใช้ระบบทำความสะอาดที่แตกต่างกันในแต่ละชั้น โปรดยืนยันจำนวนชั้นที่ต้องการความช่วยเหลือและส่วนประกอบที่เหมาะสมสำหรับแต่ละชั้นในใบเสนอราคา

ฉันควรส่งอะไรไปทดสอบคัดกรองผงละเอียด

ระบุตัวอย่างที่เป็นตัวแทน ขนาดรูรับแสงเป้าหมาย ข้อกำหนดขนาดอนุภาค ผลผลิตที่ต้องการ และสภาวะการคัดกรองปัจจุบัน รวมถึงข้อมูลความชื้น ภาพถ่ายของตะกอน ข้อกังวลเกี่ยวกับการสูญเสียผลิตภัณฑ์ และข้อจำกัดใดๆ เกี่ยวกับวัสดุสัมผัสหรือการจัดการตัวอย่าง

โปรดแจ้งรายละเอียดเกี่ยวกับผงแป้ง ขนาดรูพรุนที่ต้องการ ผลผลิตที่ต้องการ และปัญหาการคัดกรองในปัจจุบันให้แก่ Sanyuantang โปรดแนบภาพถ่ายตะแกรงหรือวิดีโอการทำงานมาด้วย เพื่อให้เราสามารถหารือเกี่ยวกับการกำหนดค่าและเงื่อนไขการทดลองให้เหมาะสมกับกระบวนการของคุณได้
